WELD NECK FLANGES


Welwin Pipes & Fittings is a dynamic group, which was established over a decade ago to cater to growing demands of Weld Neck Flanges standards in ASME / ANSI B16.5 Flanges,ASME/ANSI B16.47 etc in all materials like Stainless Steel , Carbon Steel & High Nickel Alloys. We Manufacture, Export and Supply Flanges which meets with national and international quality standards and producing base which owns equipments conforming to international technical level and is well equipped with a whole set of advanced plasma refining equipments.
We export our high quality Weld Neck flanges to Kuwait, Egypt and Qatar.

SPECIFICATIONS OF WELD NECK FLANGES

Range: ½” (15 NB) to 48” (1200NB)
Pressure Ratings: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS ASA 150, ASA 300, PN 6,10,16,25, 40,64,100,160 ETC. available with NACE MR 01-75

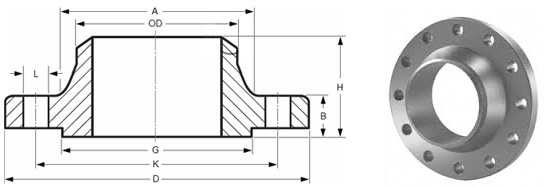

DIMENSIONS OF WELD NECK FLANGES


ANSI/ASME/ASA B16.5 150lb/sq.in. Flange WN-RF
ø
D
b
g
m
a
J*
h
k
Holes
l
Kg.
1/2"
88,9
11,1
34,9
30,2
21,3
15,7
47,6
60,3
4
15,9
0,500
3/4"
98,4
12,7
42,9
38,1
26,7
20,8
52,4
69,8
4
15,9
0,700
1"
107,9
14,3
50,8
49,2
33,5
26,7
55,6
79,4
4
15,9
1,100
1 1/4"
117,5
15,9
63,5
58,8
42,2
35,1
57,1
88,9
4
15,9
1,500
1 1/2"
127,0
17,5
73,0
65,1
48,3
40,9
61,9
98,4
4
15,9
1,800
2"
152,4
19,0
92,1
77,8
60,3
52,6
63,5
120,6
4
19,0
2,700
2 1/2"
177,8
22,2
104,8
90,5
73,1
62,7
69,8
139,7
4
19,0
4,400
3"
190,5
23,8
127,0
107,9
88,9
78,0
69,8
152,4
4
19,0
5,200
3 1/2"
215,9
23,8
139,7
122,2
101,6
90,2
71,4
177,8
8
19,0
6,400
4"
228,6
23,8
157,2
134,9
114,3
102,4
76,2
190,5
8
19,0
7,500
5"
254,0
23,8
185,7
163,5
141,2
128,3
88,9
215,9
8
22,2
9,200
6"
279,4
25,4
215,9
192,1
168,4
154,2
88,9
241,3
8
22,2
11,000
8"
342,9
28,6
269,9
246,1
219,1
202,7
101,6
298,4
8
22,2
18,300
10"
406,4
30,2
323,8
304,8
273,0
254,5
101,6
361,9
12
25,4
25,000
12"
482,6
31,7
381,0
365,1
323,8
304,8
114,3
431,8
12
25,4
39,000
14"
533,4
34,9
412,7
400,0
355,6
336,5
127,0
476,2
12
28,6
51,000
16"
596,9
36,5
469,9
457,2
406,4
387,3
127,0
539,7
16
28,6
60,000
18"
635,0
39,7
533,4
504,8
457,2
438,1
139,7
577,8
16
31,7
71,000
20"
698,5
42,9
584,2
558,8
508,0
488,9
144,5
635,0
20
31,7
88,000
22"
749,3
46,0
641,2
609,6
558,8
539,7
149,2
692,1
20
34,9
102,000
24"
812,8
47,6
692,1
663,6
609,6
590,5
152,4
749,3
20
34,9
119,000
*
The data "J" corresponds to the STD schedule



ANS I/ ASME / ASA B16.5 300lb/sq.in. Flange WN-RF
ø
D
b
g
m
a
J*
h
k
Holes
l
Kg.
1/2"
95,2
14,3
34,9
38,1
21,3
15,7
52,4
66,7
4
15,9
0,900
3/4"
117,5
15,9
42,9
47,6
26,7
20,8
57,1
82,5
4
19,0
1,500
1"
123,8
17,5
50,8
54,0
33,5
26,7
61,9
88,9
4
19,0
1,900
1 1/4"
133,3
19,0
63,5
63,5
42,2
35,1
65,1
98,4
4
19,0
2,600
1 1/2"
155,6
20,6
73,0
69,8
48,3
40,9
68,3
114,3
4
22,2
3,300
2"
165,1
22,2
92,1
84,1
60,3
52,6
69,8
127,0
8
19,0
3,600
2 1/2"
190,5
25,4
104,8
100,0
73,1
62,7
76,2
149,2
8
22,2
5,400
3"
209,5
28,6
127,0
117,5
88,9
78,0
79,4
168,3
8
22,2
7,400
3 1/2"
228,6
30,2
139,7
133,3
101,6
90,2
81,0
184,1
8
22,2
8,900
4"
254,0
31,7
157,2
146,0
114,3
102,4
85,7
200,0
8
22,2
11,900
5"
279,4
34,9
185,7
177,8
141,2
128,3
98,4
234,9
8
22,2
16,000
6"
317,5
36,5
215,9
206,4
168,4
154,2
98,4
269,9
12
22,2
20,200
8"
381,0
41,3
269,9
260,3
219,1
202,7
111,1
330,2
12
25,4
31,000
10"
444,5
47,6
323,4
320,7
273,0
254,5
117,5
387,3
16
28,6
44,300
12"
520,7
50,8
381,0
374,6
323,8
304,8
130,2
450,8
16
31,7
64,000
14"
584,2
54,0
412,7
425,4
355,6
336,5
142,9
514,3
20
31,7
88,000
16"
647,7
57,1
469,9
482,6
406,4
387,3
146,0
571,5
20
34,9
113,000
18"
711,2
60,3
533,4
533,4
457,2
438,1
158,7
628,6
24
34,9
134,000
20"
774,7
63,5
584,2
587,4
508,0
488,9
161,9
685,8
24
34,9
171,000
22"
838,2
66,7
641,2
641,2
558,8
539,7
165,1
742,9
24
41,3
195,000
24"
914,4
69,8
692,1
701,7
609,6
590,5
168,3
812,8
24
41,3
238,000
*
The data "J" corresponds to the STD schedule



ANS I /ASME / ASA B16.5 600lb/sq.in. Flange WN-RF
ø
D
b
g
m
J
h
k
Holes
l
Kg.
1/2"
95,2
14,3
34,9
38,1
22,3
22,2
66,7
4
15,9
0,800
3/4"
117,5
15,9
42,9
47,6
27,7
25,4
82,5
4
19,0
1,400
1"
123,8
17,5
50,8
54,0
34,5
27,0
88,9
4
19,0
1,600
1 1/4"
133,3
20,6
63,5
63,5
43,2
28,6
98,4
4
19,0
2,100
1 1/2"
155,6
22,2
73,0
69,8
49,5
31,7
114,3
4
22,2
3,100
2"
165,1
25,4
92,1
84,1
62,0
36,5
127,0
8
19,0
3,700
2 1/2"
190,5
28,6
104,8
100,0
74,7
41,3
149,2
8
22,2
5,400
3"
209,5
31,7
127,0
117,5
90,7
46,0
168,3
8
22,2
7,300
3 1/2"
228,6
34,9
139,7
133,3
103,4
49,2
184,1
8
25,4
8,900
4"
273,0
38,1
157,2
152,4
116,1
54,0
215,9
8
25,4
11,800
5"
330,2
44,4
185,7
188,9
143,8
60,3
266,7
8
28,6
24,500
6"
355,6
47,6
215,9
222,2
170,7
66,7
292,1
12
28,6
29,500
8"
419,1
55,6
269,9
273,0
221,5
76,2
349,2
12
31,7
43,000
10"
508,0
63,5
323,8
342,8
276,3
85,7
431,8
16
34,9
70,000
12"
558,8
66,7
381,0
400,0
327,1
92,1
488,9
20
34,9
86,000
14"
603,2
69,8
412,7
431,8
359,1
93,7
527,0
20
38,1
100,000
16"
685,8
76,2
469,9
495,3
410,5
106,4
603,2
20
41,3
142,000
18"
742,9
82,5
533,4
546,1
461,8
117,5
654,0
20
44,4
175,000
20"
812,8
88,9
584,2
609,6
513,1
127,0
723,9
24
44,4
232,000
22"
869,9
95,2
641,2
666,7
564,4
133,3
777,9
24
47,6
292,000
24"
939,8
101,6
692,1
717,5
615,9
139,7
838,2
24
50,8
330,000

Dimensional Tolerance of ASME B16.5 Weld Neck Flanges

Outside Diameter
≤ 24 = 1.6 mm | > 24 = ± 3.2 mm		 Inside Diameter
not applicable
Diameter of Contact Face
1.6 mm Raised Face = ± 0.8 mm
6.35 mm Raised Face, Tongue & Groove / Male-Female = ± 0.4 mm		 Outside Diameter of Hub
≤ 12 = + 2.4 mm / - 1.6 mm | ≥ 14 = ± 3.2 mm
Diameter of Counterbore
not applicable		 Drilling
Bolt Circle = 1.6 mm | Bolt Hole Spacing = ± 0.8 mm
Eccentricity of Bolt Circle with Respect to Facing
≤ 2½ = 0.8 mm max. | ≥ 3 = 1.6 mm max.
Thickness
≤ 18 = + 3.2 mm / - 0 | ≥ 20 = + 4.8 mm / - 0		 Length thru Hub
≤ 18 = + 3.2 mm / - 0.8 mm | ≥ 20 = + 4.8 mm / - 1.6 mm

PACKAGING OF WELD NECK FLANGES

Packaging: Weld Neck Flanges is sleeved into plastic bag individually, ten pieces wrapped with water-proof material, bundled with nylon rope. Clear labels are tagged on the outside of the package for easy identification of the quantity and product I.D. Great care is taken during operation and transportation.

Prevent any damage.
During transportation items are tagged, packed in plastic bags and closed in carton boxes or seaworthy wooden cases.

plywood case,pallet and according to customer's requirment

Marking: Weld Neck Flanges are marked with alloy name, outside diameter, wall thickness and heat number. Additional information like standard and alloy numbers can be added on request.

MATERIALS OF WELD NECK FLANGES

Stainless Steel Weld Neck Flanges

Carbon steel Weld Neck Flanges

Duplex Steel Weld Neck Flanges

Nickel Alloy Weld Neck Flanges

Inconel Weld Neck flanges

Incoloy Weld Neck Flanges

Hastelloy Weld Neck Flanges

Monel Weld Neck Flanges
